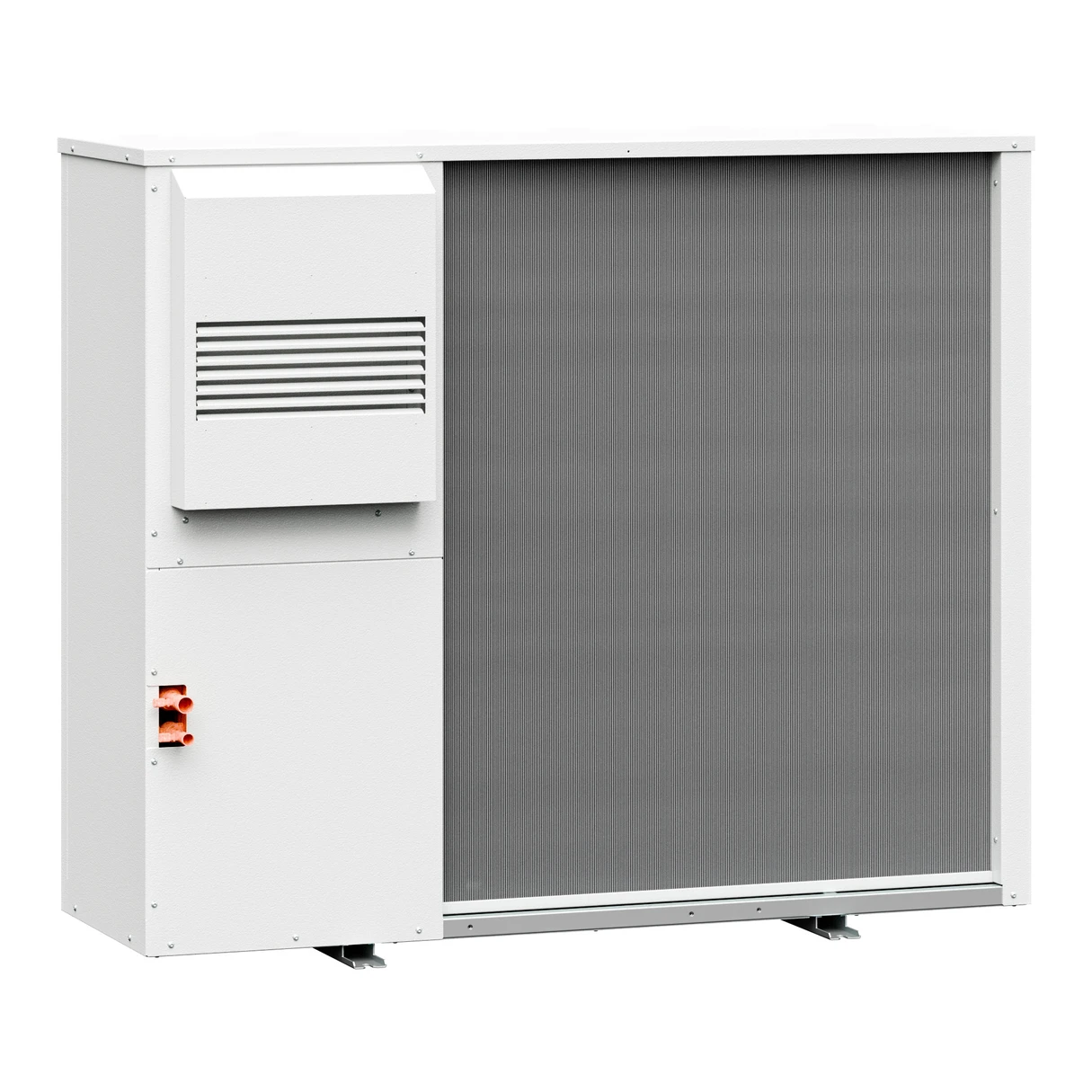

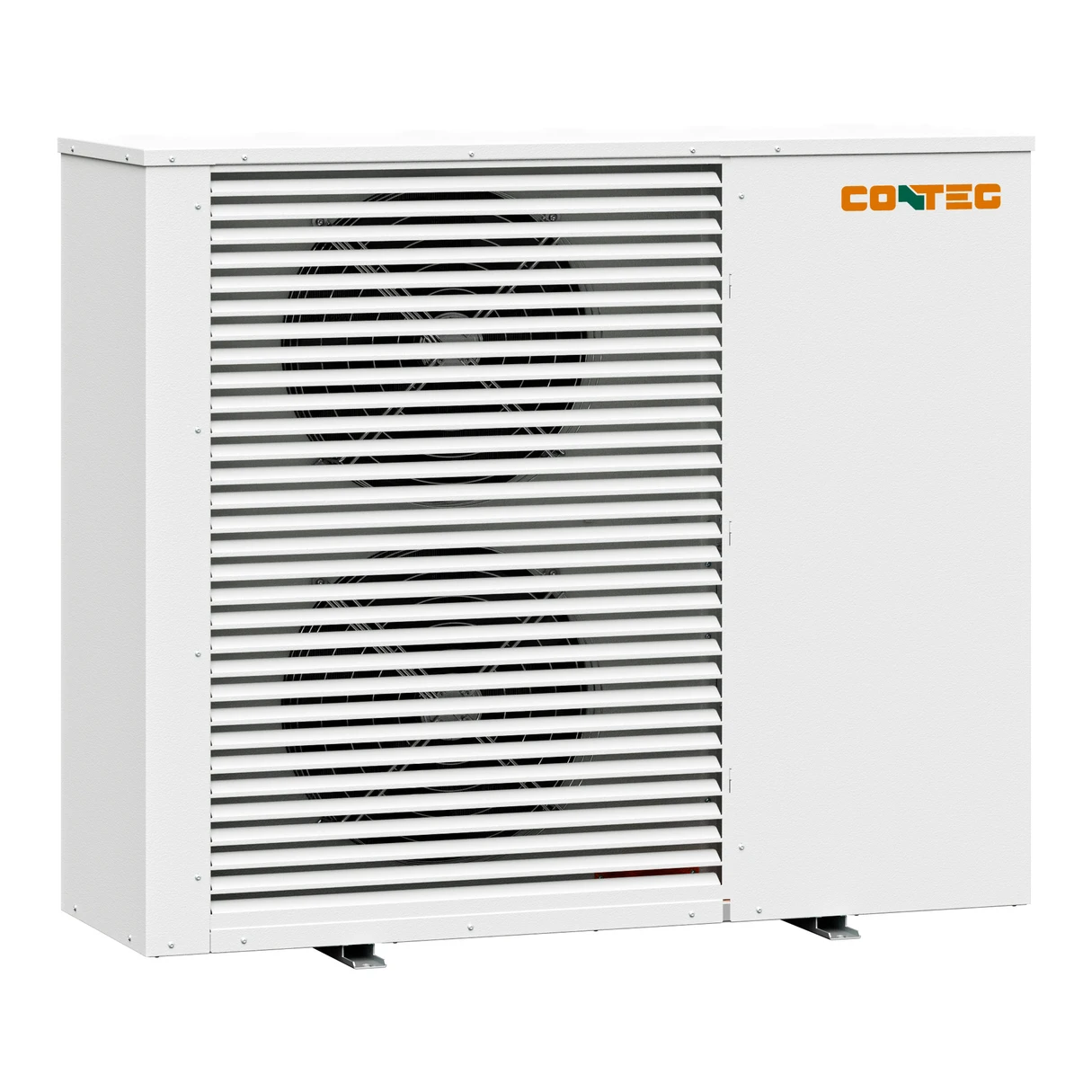

CoolOut
Наружный компрессорно-конденсаторный блок CoolOut разработан для отведения тепла
из центров обработки данных. Этот наружный блок отвечает самым строгим требованиям дата-центров в области прецизионности, стабильности работы и срока службы.
Введение продукта
CoolOut — это наружныйкомпрессорно-конденсаторный
блок, предназначенный для
прецизионного кондициониро-
вания. Блоки CoolOut оснащены
ротационным компрессором
c двигателем постоянного тока.
Компрессор контролируется
инвертором; холодопроизводи-
тельность компрессора
достигает 8,1 кВт (AC-ODX-07) и 25 кВт (AC-ODX-25).
Технология перепуска горячего газа позволяет работать при значении производительности от 11 до 100 % независимо от условий окружающей среды. Специальный конденсатор, EC-вентиляторы и система динамического контроля давления конденсации позволяют минимизировать потребляемую мощность и уровень шума.
Работа наружного блока и правильное функционирование его составных частей регулируются встроенным контроллером со специальным программным обеспечением CONTEG. Контроллер также обеспечиваеткоммуникацию с внутренним блоком по протоколу Fieldbus. Основную информацию о работе наружного блока можно узнать на дисплее внутреннего блока/ при подключении к внутреннему блоку. Благодаря конструкции наружного блока возможен как напольный, так и настенный монтаж. Настройка, запуск и эксплуатация наружных блоков CoolOut удобны для пользователя.
Ключевые преимущества продукта
- Современная коммуникация; высокотехнологичное регулирование производительности в соответствии с текущей ситуацией в ЦОД
- Очень низкая потребляемая мощность благодаря высококачественным EC-вентиляторам и активному регулированию давления конденсации
- Компрессор с бесщёточным двигателем постоянного тока (BLDC) управляется частотным преобразователем
- Широкий диапазон холодопроизводительности от 11 до 100 %
- Имеются исполнения для крайне высоких/низких температур окружающей среды
- Прочный каркас и корпус сделаны из качественных материалов, устойчивых к коррозии
- Коммуникация с системой мониторинга (SNMP, Modbus TCP, Modbus RS485)
- Возможность контроля и настройки рабочих параметров CoolOut на дисплее внутреннего блока/при подключении к внутреннему блоку
- Простота установки и эксплуатации
- Возможность удалённого контроля при подключении сервисного дисплея PGDx
- Наружный блок CoolOut специально разработан для прецизионного охлаждения Линейный электронный расширительный вентиль
Информация
Основные характеристики
| Название продуктовой линейки |
CoolOut |
|---|---|
| Высота (мм) |
996 - CoolOut 7, 1200 - CoolOut 25 (включая профиль для монтажа)
|
| Ширина (мм) |
1200 - CoolOut 7, 1400 - CoolOut 25
|
| Глубина (мм) |
400 - CoolOut 7, 450 - CoolOut 25
|
| Вес (кг) |
87 кг (AC-ODX-07); 99 кг (AC-ODX-07 в исполнении Sahara). 156 кг (AC-ODX-25) |
| Идеально подходит для |
Широкого диапазона температур окружающей среды |
| Мощность |
230В/1ф/50-60Гц (CoolOut 7), 400В/3ф/50-60Гц (CoolOut 25) |
| Примечание |
Артикулы: AC-ODX-07-0XXXXXX и AC-ODX-07-SXXXXXX (CoolOut 7), AC-ODX-25-0XXXXXX (CoolOut 25) |
| Регулирование подачи хладагента |
Линейный расширительный вентиль |
| Управление компрессором |
BLDC, частотный преобразователь |
| Подключения |
Двойной ввод электропитания |
| Регулирование производительности |
Плавное, 11 - 100% |
| Условия эксплуатации |
-40...+47 °C (AC-ODX-07 с зимним комплектом); -20...+55 °C (AC-ODX-07 в исполнении Sahara), -40...+47 °C (AC-ODX-25 с зимним комплектом) |
| Номинальная холодопроизводительность |
8,1 кВт (CoolOut 7), 25 кВт (CoolOut 25) |
